앞서 게시된 "3D Mechanical Library의 Rope Component Icon 소개" 에서 관련 Demo #1에 이어서
Demo #2를 소개 드리도록 하겠습니다.
Rope Component의 경우 체인, 벨트, 로프 시스템에 적용 가능합니다.
1. Simple demo #2
- 위의 좌측 그림과 같이 Pully의 원동축(Drive shaft)와 종동축(Driven shaft)의 구성으로 되어 있고 원동축(Drive shaft) 직경 500mm, 종동축(Driven shaft) 직경 1000mm, 이때 두 축의 중심에서의 축간거리는 2m 이다. Slip, Friction에 대한 손실은 고려하지 않는다. (위의 Pulley 사용 예와 같은 이미지를 생각해 볼 수 있습니다.)
Amesim의 Work flow를 따라 Sketch mode에서 위의 이미지와 같은 형식으로 모델을 구성합니다.
Parameter mode (F11) 클릭 → Yes 클릭 합니다.
Parameter를 위와 같이 입력 후,

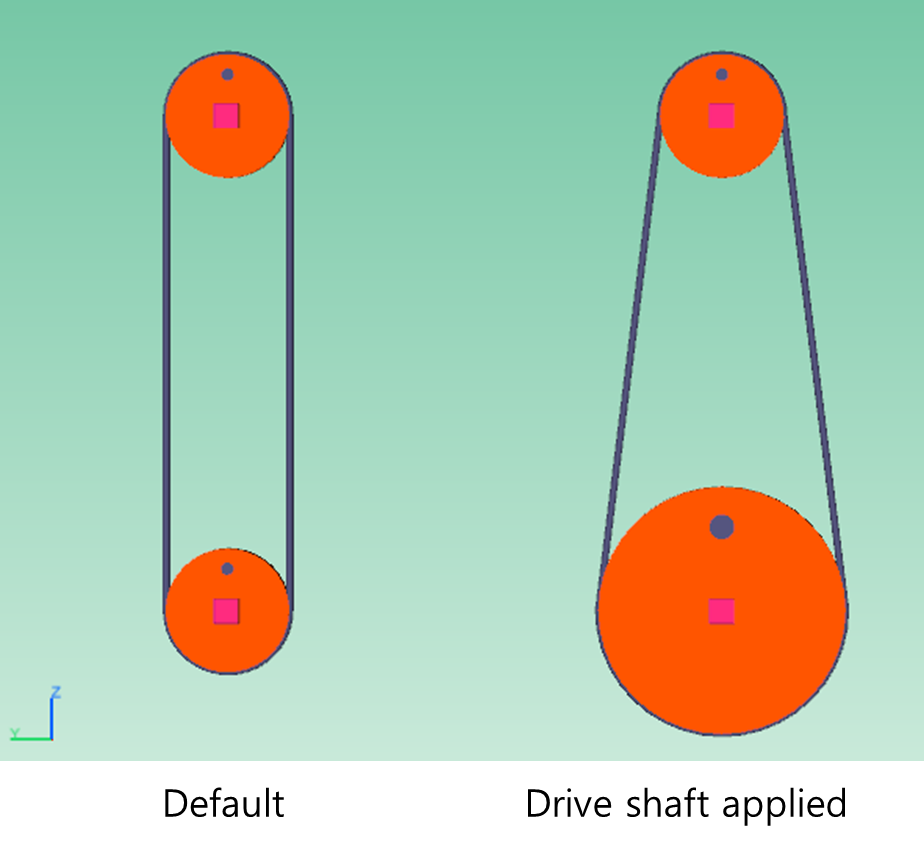

m6dofassembly 모델의 Assembly 환경에서 아래의 형상을 확인합니다.
Geometry, Sliding, Forces, Efficiency 에 대한 보다 상세한 내용은 Amesim Help를 참조해 주세요
Input 대비 Output Shaft speed 비교 결과는 아래와 같습니다.
