[Simcenter 3D] PLOTEL to CROD

안녕하세요.

CAE 아토즈 입니다.

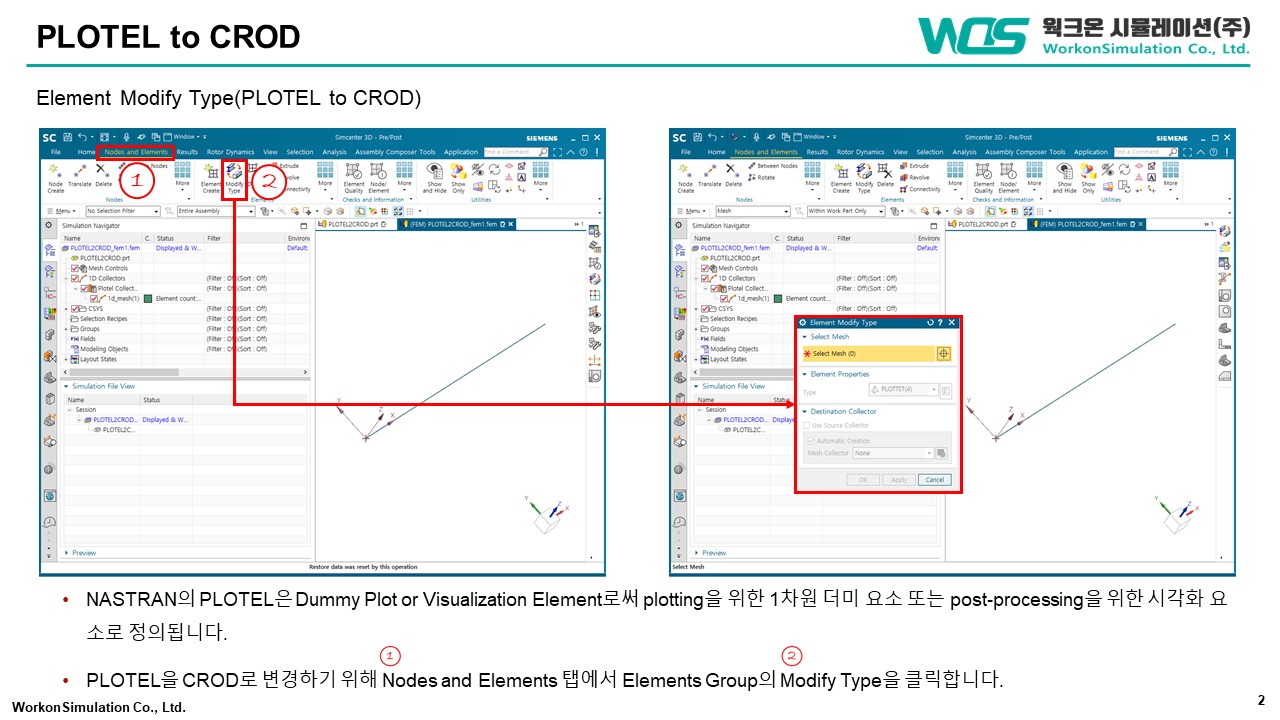

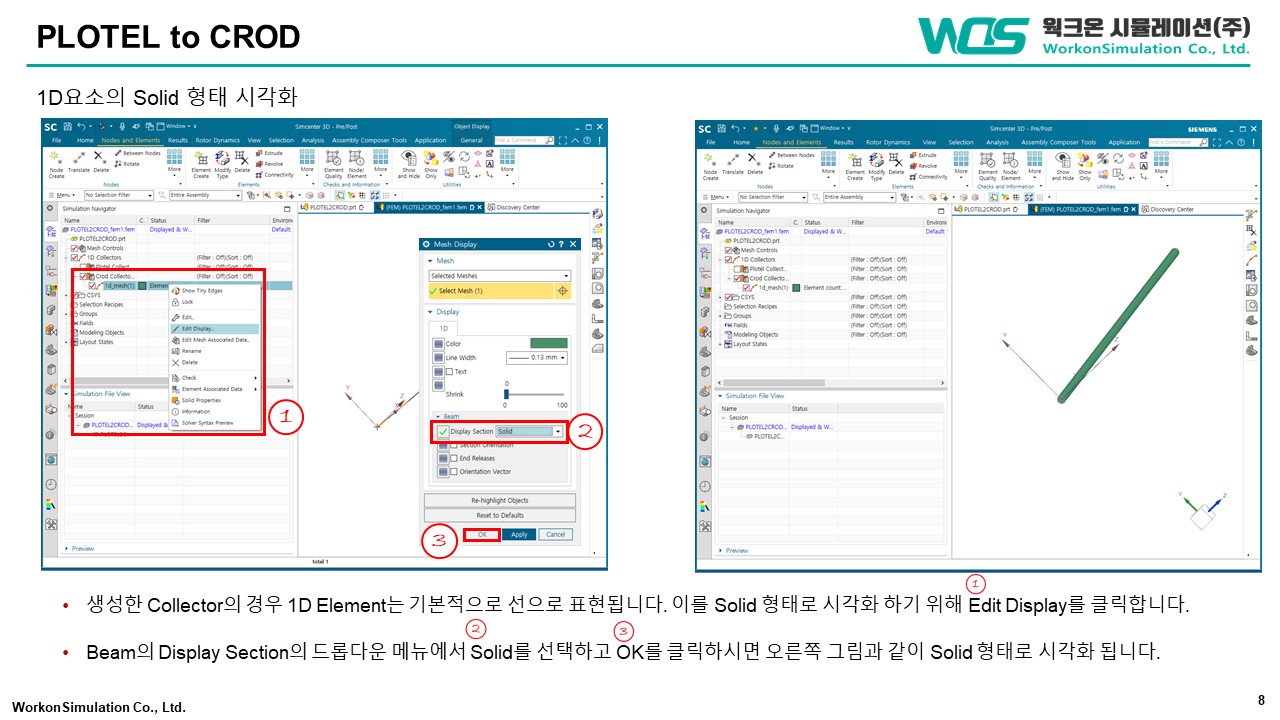

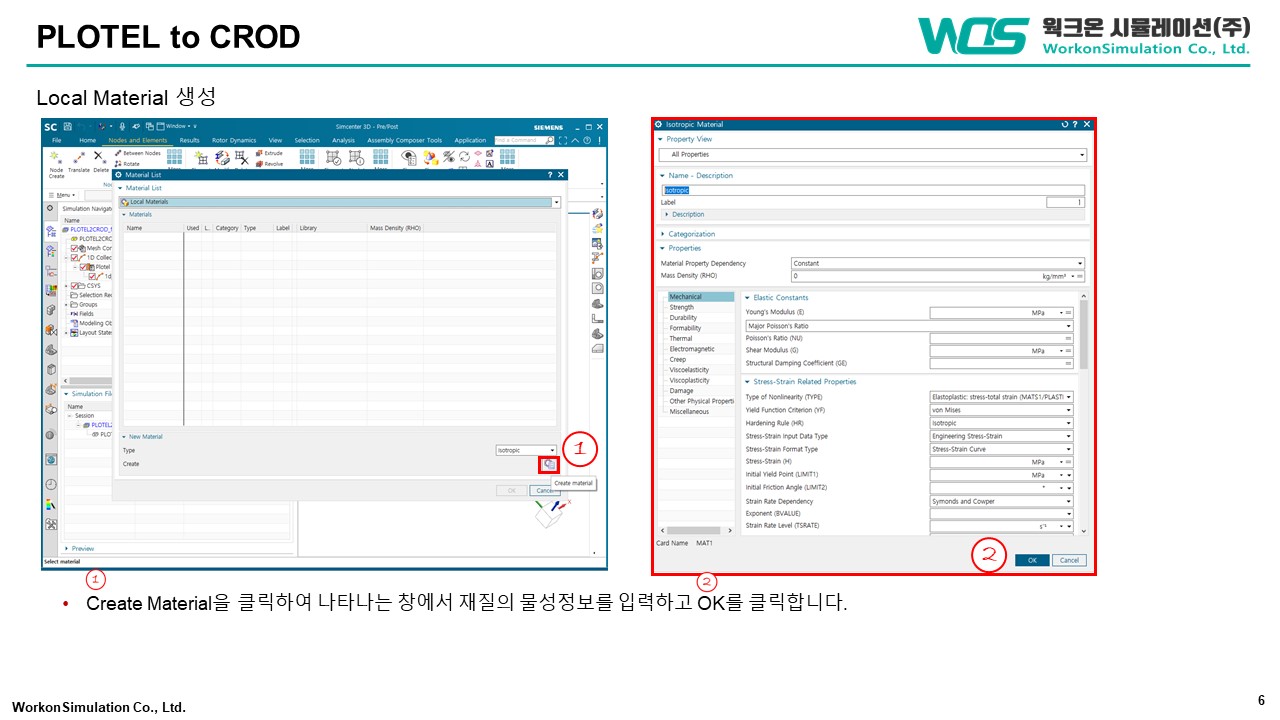

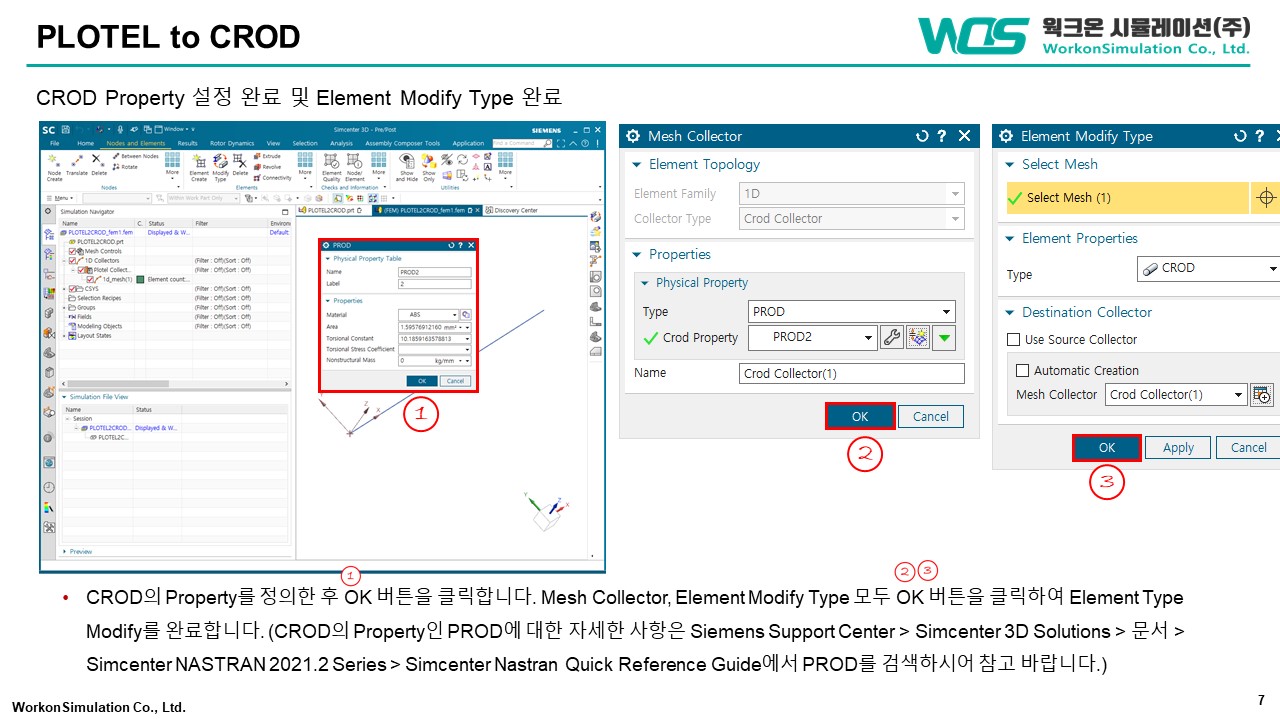

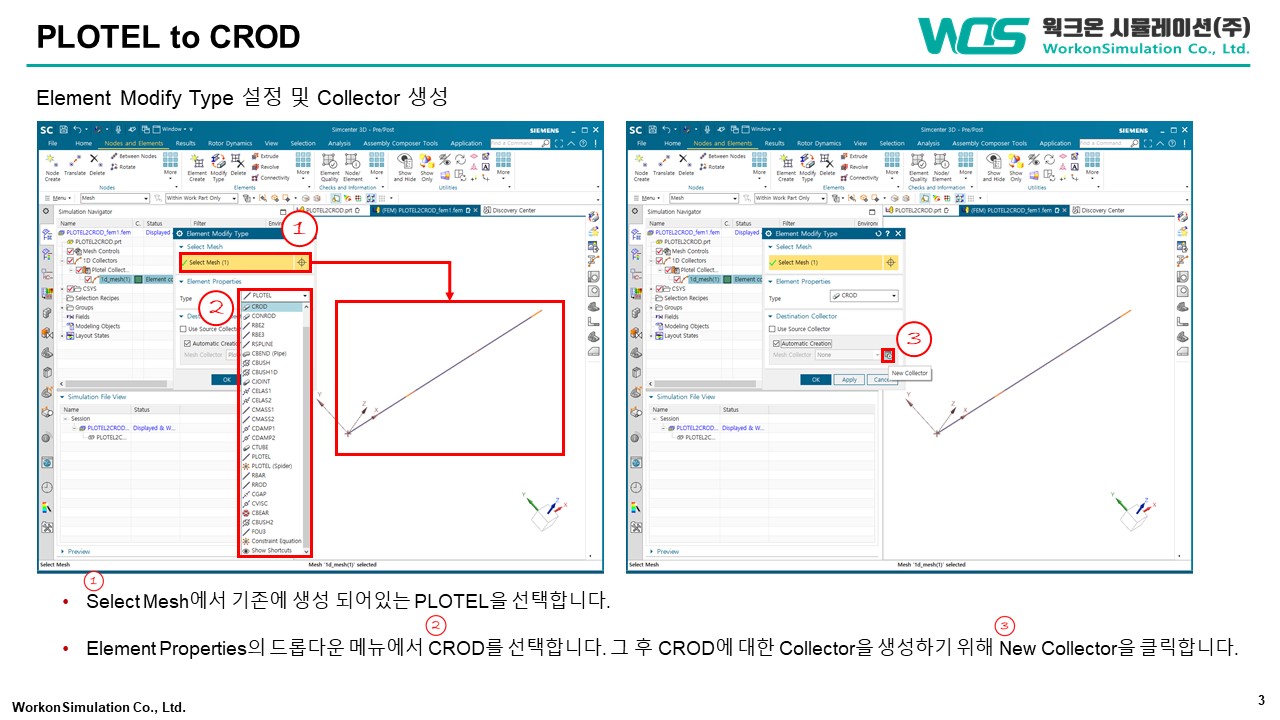

NASTRAN에서 Plotting을 위한 1차원 더미 요소 또는 Post-Processing을 위한 시각화 요소로 정의되는 PLOTEL을 CROD로 Type을 변경하는 방법에 대해 소개 드립니다.

슬라이드는 클릭하시어 큰 화면으로 보실 수 있으며, 슬라이드 중앙 좌우측 끝에 있는 화살표를 통해 슬라이드 이동이 가능합니다.



012345678



간단한 질문사항은 댓글을 통해 남겨 주시면 답변 드리겠습니다~!

감사합니다!
